【干货】箱式变频无负压供水设备工作原理

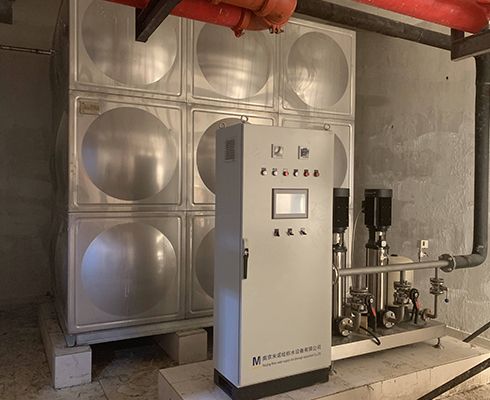

智能型箱式泵站主要是由密封结构水箱、增压设备、变频控制柜、稳流器及泵组组成。系统分两路进水，一路进水箱，一路进稳流器，当用水量小，自来水服务压力高时，智能型箱泵一体化泵站直接从自来水管网取水，叠压供水。当自来水服务压力低时，增压装置开始工作，将水箱内的水加压到设置的服务压力，进行差量补偿，从而达到节能、无二次污染、恒压供水的目的。对市政自来水管网没有影响，是供水领域的新一代节能产品。

箱式无负压供水设备具体说明：

智能型箱式泵站主要是由密封结构水箱、增压设备、变频控制柜、稳流器及泵组组成。系统分两路进水，一路进水箱，一路进稳流器，当用水量小，自来水服务压力高时，智能型箱泵一体化泵站直接从自来水管网取水，叠压供水。当自来水服务压力低时，增压装置开始工作，将水箱内的水加压到设置的服务压力，进行差量补偿，从而达到节能、无二次污染、恒压供水的目的。对市政自来水管网没有影响，是供水领域的新一代节能产品。

1.保证管网压力：调节峰值用水，水箱入口处采用了智能化的电磁阀来控制进水压力及水位。当管网压力下降加压泵从水箱取水时，可通过智能控制，当水箱水位低于一定液位时，再打开电磁阀从管网中放水，此时保证取水口一定的压力。此措施一可以避开高峰用水，起调峰作用，二是避免了普通水箱的零压力泄水，对管网压力是一个很好的保护作用。

2.配置独特：“供水设备推广中心”所介绍的设备，都是引领供水设备发展的前沿，均采用引进国际先进技术和关键设备，并结合专用泵。它用水冷式电机、水冷式轴承、全封闭绝对滴水不漏，噪音低于50分贝，防止水箱空间小，常规电机发热而烧坏电机和设备。

3.运行可靠性：当用水高峰时，或自来水停水时，由水箱供水，大大提高用户用水的可靠性，完全符合自水供水规范。

4.环保无污染：此成套设备中水箱、水泵、管路及阀门等涉水材料均采用食品级不锈钢材料，密封供水，不会产生二次污染，卫生环保。

5.节能：当自来水压力能满足用户用水要求，增压泵通过变频控制处于休眠状态。当非高峰用水时，自来水压力又达不到用户用水压力，水泵可以在自来水水压（0.2—0.5MPa）的基础上叠加增压，差多少补多少充分利用余压节约电能，节能效果显著。

适用范围

1.适用地域范围：适用于城市管网压力较充足的地区加压给水

2.适用工程类型：工矿企业的生产、生活用水、自来水厂的大型给水中间加压泵站

3.适用工程部位：给水二次加压系统

4.其它适用范围：新建、改建、扩建住宅楼、办公楼、宾馆、饭店等公共建筑生活用水

5.使用单位类型：设计单位、施工单位、监理单位

设备安装顺序

1、 无负压供水设备整套水泵运到现场。附带底座或者已装好电动机。找平底座时可不必卸下水泵和电机。

2、 将底座放在地基上。在地脚螺钉附近垫楔形垫铁。将底座垫高约20-40毫米。准备找平后填充水螺浆之用。

3、 用水平仪检査底座的水平度。找平后扳紧地脚螺母用水泥浆填充底座。

4、 经3-4天水泥干固后。再检査一下水平度。

5、 将底座的支持平面、水泵脚、电机脚的平面上的污物洗清除；并把水泵和电机放到底座上。

6、 调整泵轴水平。找平后适当上紧螺母。以防走动。待调节完毕后再安装电机。在不合水平处垫以铁板，泵和联轴器之间留有一定间隙。

7、 把平尺放在联轴器上。检査水泵轴心线与电机轴心线是否重合。若不重台。在电机或泵的脚下垫以薄片，使两个联轴器外圆与平尺相平。然后取出垫的几片薄铁片。用经过刨制的整块铁板来代替铁片。并重新检査安装情况。为了检查安装的精度。在几个相反位置上用塞尺。测量两联轴器平面的间隙。联轴器平面一周上最大和最小间隙差数不得超过0.3毫米。两端中心线上下或左右的差数不得超过0.1毫米。南京米诺无负压供水设备经精心加工装配，振动小，故建议一般不采用安装隔振器，书中所注隔振器为推荐规格，一般情况下推荐采用联接板与基础直接联接方式。
