一体化净水设备定义及分类初探

      一体化净水设备（Integrated water purification equipment）一般指包含混凝（Coagulation）、沉淀（precipitation）、过滤（filter）工艺的净化水装置，是自来水净化工艺一体化，混凝、沉淀、过滤融于一套罐体内，配套加药装置、消毒装置及智能控制系统即成为一套完整的自来水净化系统。

      一体化净水设备目前主要控制因素为水质控制、技术规程控制、企业标准控制，具体如下：

     1、一体化净水设备出水水质符合《国家生活饮用水卫生标准》（GB5749-2006）的相关要求；

      2、一体化净水设备设计参照中国工程建设标准化协会《一体化给水处理装置应用技术规程》、《给排水设计手册-城镇给水》等技术文件；

      3、一体化净水设备质量符合各制造商企业标准。

    一体化净水设备单台处理量为2~500m3/h，单台设备日供水量为40~10000m3/d，主要适用于日供水2万吨以内的农村、城镇水厂。一体化净水设备是按照处理规模、净化工艺以及项目投资等实际需求定制的净水装置，种类多，覆盖范围广，市场需求大，各厂家产品差异化较大。笔者按照市场常规产品进行总结，分类如下：

      1、按照处理规模分类

      处理规模不同，设备主体的形状、样式区别比较大。例如每小时处理量为2方的一体化净水设备，按照混凝反应时间25min设计，反应区的容积为0.85m3，混凝反应区体积太小，根本无法按照网格絮凝池进行分格；例如每小时处理量为200方的一体化净水设备，按照斜管沉淀池表面负荷6m3/ m2*h设计，有效斜管沉淀区域的面积为33.35m2，如果做成圆形结构的话，设计直径为6.5m，如果考虑圆形池体的斜管有效系数，直径将更加大，已经超出了运输条件允许的范围，只能进行现场制作，增加了施工周期和施工风险，因此不适宜制成圆形设备。根据工程实际情况，建议处理规模分类如下：

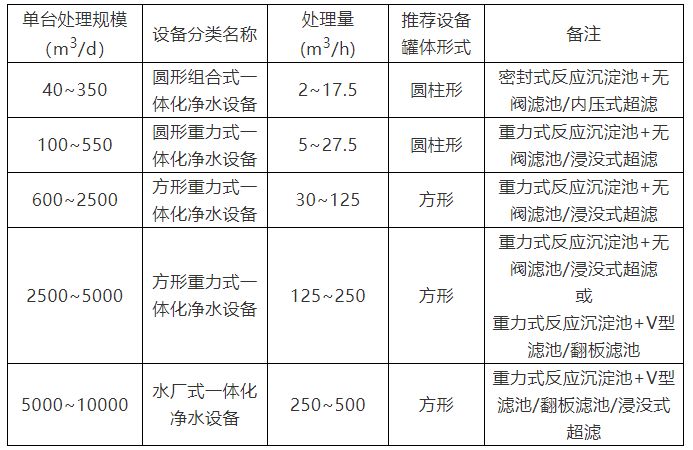

                                    一体化净水设备分类表（规模分类）            表1

        2、按主体材质分类

        一体化净水设备一般都为钢制净水设备，按材质主要分为：

       2.1主体材质不锈钢，不锈钢耐腐蚀、使用寿命长、投资成本高、维护成本低；

       2.2主体材质碳钢+防腐涂料，碳钢成本低，必须要配套防腐涂料才能确保不腐蚀或者延缓腐蚀，投资成本低、维护成本高；

       3、按工艺类型分类

       一体化净水设备虽然都采用混凝、沉淀、过滤，但混凝工艺目前常用的有多种工艺形式，各有优缺点和适用范围，沉淀、过滤工艺同样如此，分类如下：

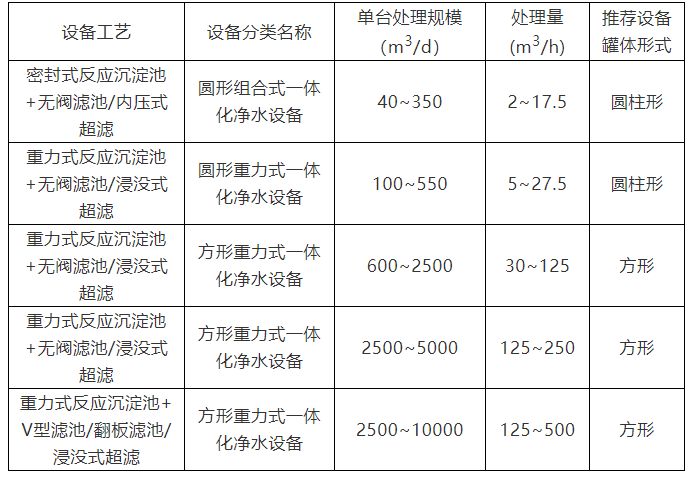

                                一体化净水设备分类表（工艺分类）              表2
