南方潜水排污泵
南方潜水排污泵

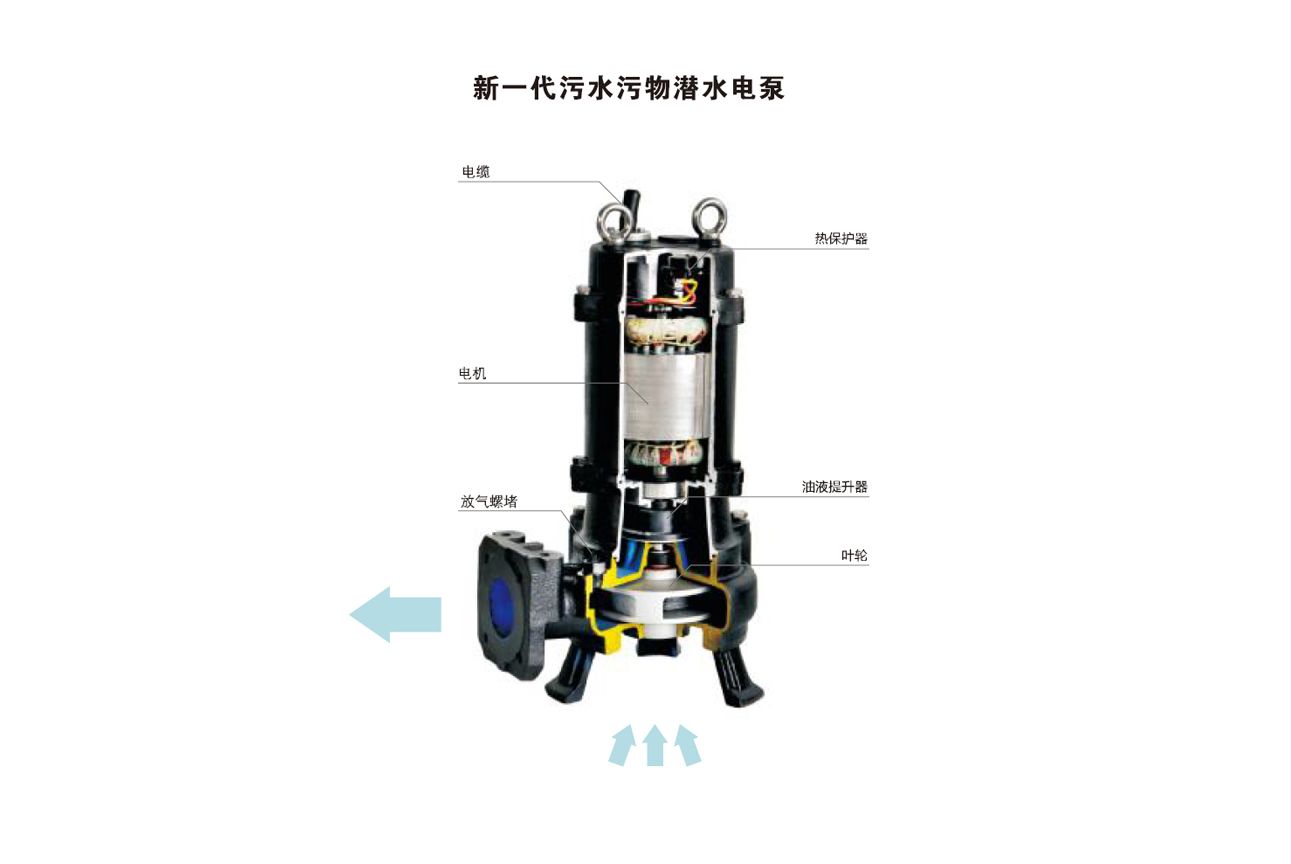

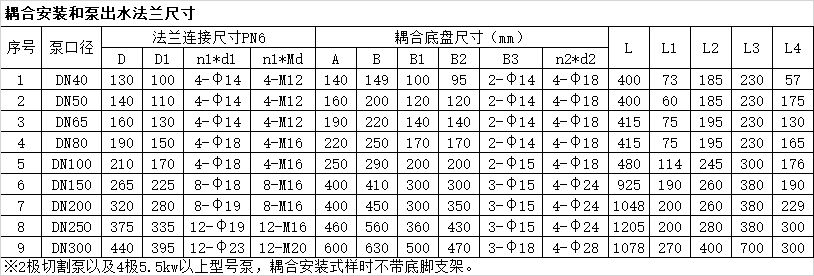

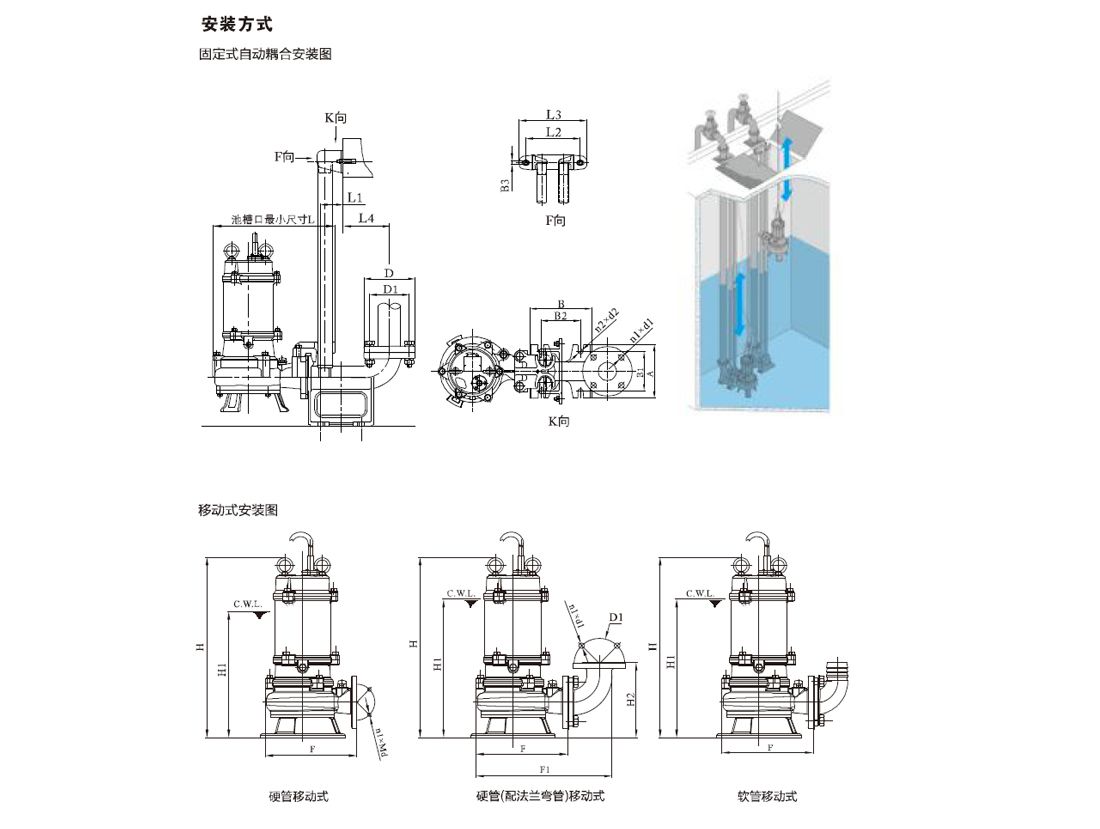

污水污物潜水电泵由电机与泵两部分组成,两者通过油室及机械密封组件隔开,分固定式自动耦合安装和移动安装。
  • 详情说明

南京米诺污水污物潜水泵

性能及优点:维修方便,运行可靠,使用方便,可配置多种保护装置,颗粒通过能力强,可供不锈钢型

应用领域:工厂、商业污水排放、锅炉给水和冷凝系统、建筑工地、人防系统排水站、市政排污工程、雨水排放

技术参数:流量3m3/h~1800m3/h;扬程:2m~66m功率:0.55kW~110kW液体温度:0℃~+40℃频率:50Hz

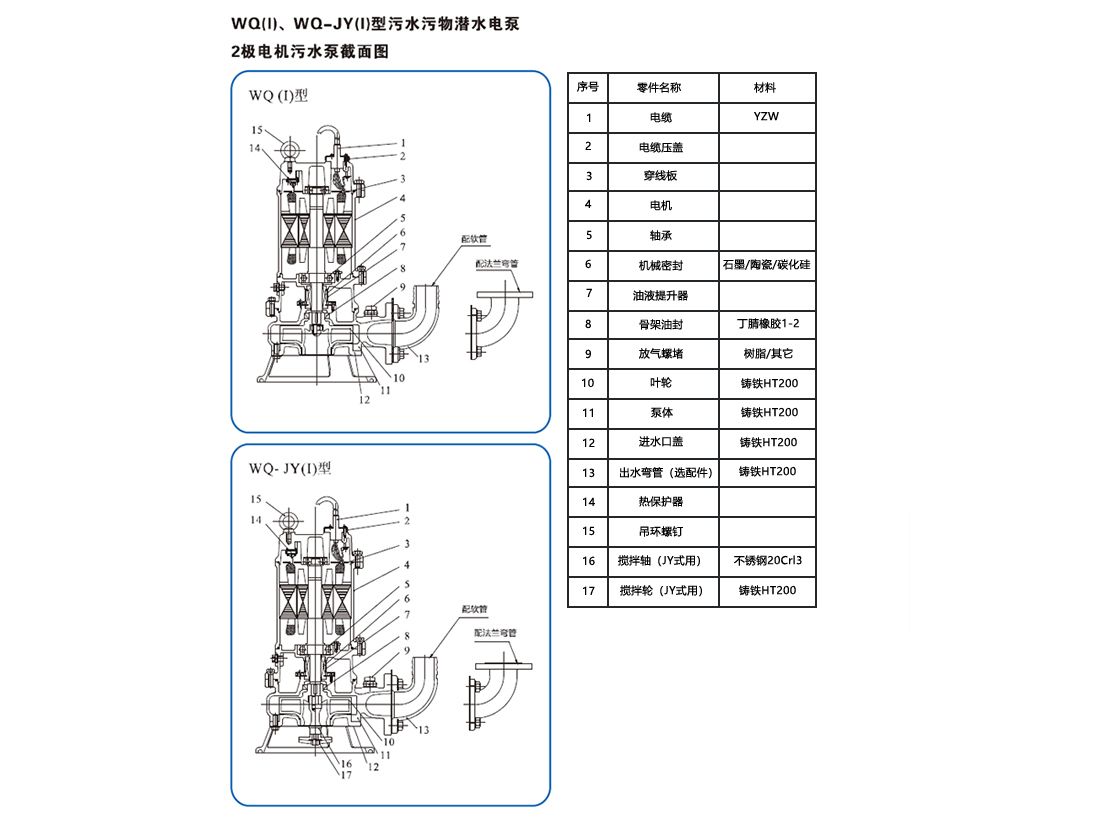

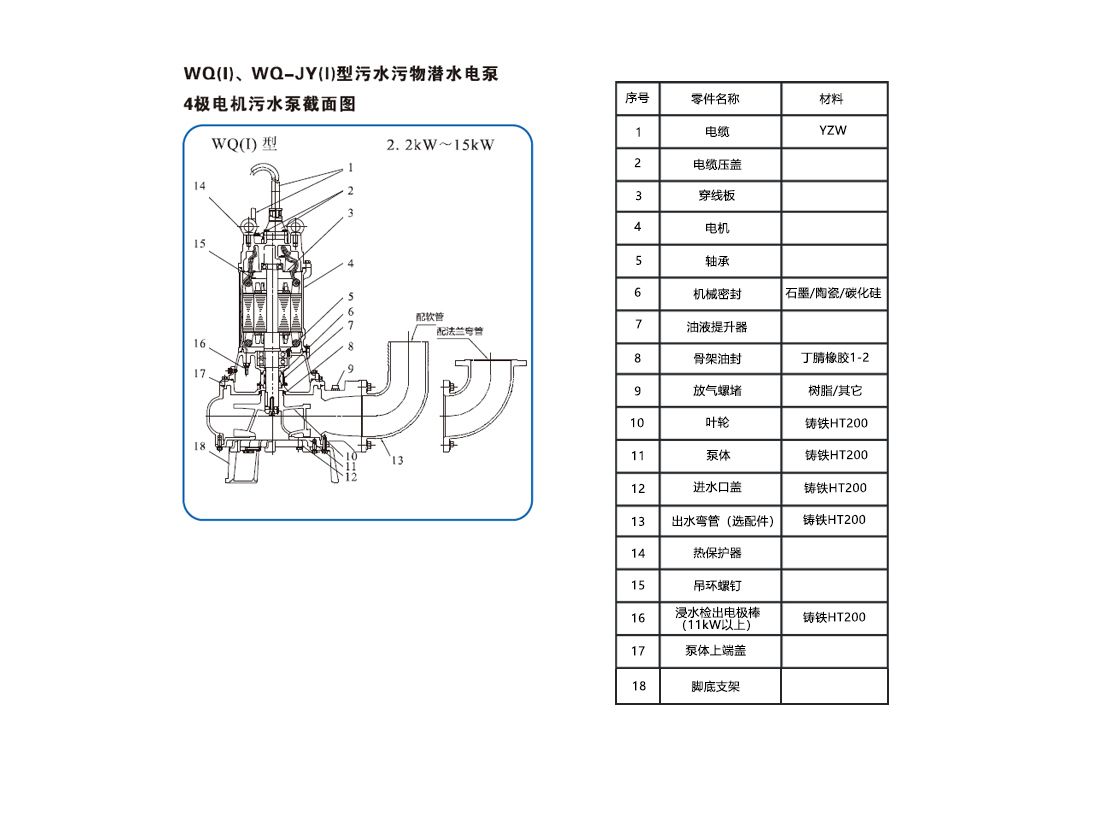

结构说明:

·泵体叶轮:精心选择和匹配的泵体和叶轮,使流道通过性能好,效率高,是功率曲线平坦,不易过载。叶轮平衡精确,振动小,转动平稳。

·电机:专门设计的潜水电机,IPX8防护,F级绝缘允许温升高,而潜水冷却效果好,实际温升低,电机绝缘寿命更长。

·电机冷却:电机的发热通过机壳散热,介质只要淹没电机定子机壳三分之二,就能可靠安全运行。

·轴封:电机轴封采用二至三到串联的机械密封,形成多道可靠的密封防线。一道在泵内介质中,有效地阻止水油室,另二道在油室中,防止油进入电机内。

·油室:油室中充有合适的机械油,安装有二道机械密封,油室是防止介质从泵轴进入电机的一道屏障,阻止介质渗透入电机,若第一道机封渗漏时,由油室缓冲介质不能直接进入电机。同时对两个独立机封摩擦面润滑冷却,使机封工作更可靠,除外,它还能带走下轴承的发热和电机的一些热量。

·轴承:下部轴承组成电机水泵轴的可靠支承,根据泵工作时产生的径向、轴向力和脉动载荷的考虑,下部轴承可由二到三各种不同承载类型的轴承组成。确保机组平稳运行和较长寿命。

·电缆及其密封:

1、电缆为耐污水的橡套软电缆,电缆线芯截面按40℃环境温度及电机满载功率下长期可靠运行设计,若泵工作时,电机在非满载功率下或在环境40℃以下运行,使用寿命将更长。

2、电缆橡胶套与电机压盖间有密封压紧,防止介质从电缆与电机盖接口间渗入电机内腔。

3、电缆套与线芯间有橡胶硫化,一旦橡胶外套划破,仍能有效防止介质从电缆护套进入电机。

·电机外壳:机座、轴承座、机盖等组成电机外壳,各零件链接配合处有可靠的精密封,每台都经严格的气压试验检查,以确保其水密性。

·机泵内安全保护(通地专用电控柜):

1、油水探头:安装于油室内,检测第一道机封(介质中)渗漏情况,当渗漏介质到油室内,达到一定比例时出报警信号并停泵。

2、进水探头:安装在机电腔内,检测第二道机封渗漏情况,当油(油水混合物)进入电机,进水探头将发出报警信号并停泵。

3、热敏元件:安装在电机定子绕阻内,若电机长时超载,电机绕阻温度(或其它原因电机绕阻发热)达到一定值时,发出报警信号并停泵。

·外部控制系统:配套专用电控柜能将泵内的各种信号进行处理,实现控制,保护,声光报警等功能和单泵,多泵的多种自动化控制。用户自备电控柜时,应与我公司电控柜业组联系,指导用户在自备电控柜内安装保护控制器。

·设有专用提手,以便搬运,绝对禁止搬运时对电缆拉曳(或作为提绳),以致拉松电缆与电机盖的密封,造成电机进水。将电缆压固于提手上后也禁止提拉电缆来搬运泵。

·性能曲线和主要参数:性能曲线图上曲线表示泵的推荐使用范围。当泵的流量介质变化时,须注意使用时轴功率在电机额定功率范围之内,当发现超载使用时,会发生电机烧毁事故。
